P. 154

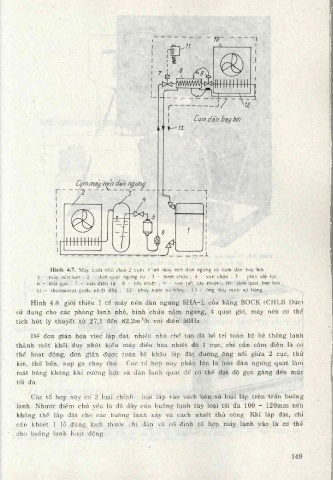

H ình 4.7. Máy lạnh nhỏ chia 2 cụm. Cụm máy nén dàn ngưng và cụm dàn bay hơi
I - máy nén kín ; 2 - dàn quạt ngưng tụ ; 3 - binh chứa ; 4 - van chặn ; 5 - phin sấy lọc ;
6 - mắt gas ; 7 - van điện từ ; 8 - hồi nhiệt ; 9 - van tiết lưu nhiệt ; 10- dàn quạt bay hơi ;
II - thermostat (rơle nhiệt độ) ; 12- khay nước xà băng ; 13 - ống thải nước xả băng.
Hình 4.8. giới thiệu 1 tổ máy nén dàn ngưng SHA-L của hãng BOCK (CHLB Đức)
sử dụng cho các phòng lạnh nhỏ, bình chứa nằm ngang, 4 quạt gió, máy nén có thể
tích hút lý thuyết từ 27,1 đến 82,2m^Ai với điện 50Hz.
Để đơn-giản hóa việc lắp đặt, nhiềư nhà chế tạo đã bố trí toàn bộ hệ thống lạnh
thành một khối duy nhất kiểu máy điều hòa nhiệt độ 1 cục, chỉ cần cắm điện là có
thể hoạt động, đơn giản được toàn bộ khâu lắp đặt đường óng nối giữa 2 cục, thử
kín, thử bền, nạp ga chạy thử... Các tổ hợp này phần lớn là loại dàn ngưng quạt làm
m át bằng không khí cưỡng bức và dàn lạnh quạt để cđ thể đạt độ gọn gàng đến lìiức
tối đa.
Các tổ hợp này có 2 loại chính : loại lắp vào vách bên và loại lắp trên trần buồng
lạnh. Nhược điểm chủ yếu là độ dầy của buồng lạnh tùy loại tối đa 100 - 120mm nên
không thể láp đặt cho các buồng lạnh xây và cách nhiệt thủ công. Khi lắp đặt, chỉ
cẩn khoét 1 lỗ đúng kích thước chỉ dẫn và cố định tổ hợp máy lạnh vào là cđ thể
cho buổng lạnh hoạt động.
149
