Ký hiệu Công dụng Kỷ hiệu Công dụng
Động cơ tàu thủy, loại cơ
G Máy móc công trình t, bản của máy trái
Q Dùng cho xe

Ví dụ mẫu vể quy định loại hình của động cơ gắn máy.
Ví dụ 1: 1E56PM - một xi lanh, động cơ 2 kỳ, đường kính xi lanh
56mm, làm mát bằng gió, động cơ dùng cho xe gắn máy.

Ví dụ 2: D2P78FM - 2 xi lanh, kiểu nằm ngang, động cơ 4 kỳ, đường
kính xi lanh 78mm, làm mát bằng gió, động cơ dùng cho xe gắn máy,
biểu thị máy này là sản phẩm cải tiến từ mẫu 2P78PM, căn cứ theo nhu
cầu của nhà sản xuất, D biểu thị động cơ khởi động bằng điện.
II. Cấu tạo xe máy

7. Cấu tạo xe gắn máy
Xe gán máy được cấu tạo từ các phẩn: phần động cơ, phần truyền
động, phẩn chạy, thiết bị giảm xóc trước sau, phẩn thiết bị điện và phẩn
điều khiển. Các linh kiện và bộ phận lắp ráp bao gồm: giảm xóc trước,

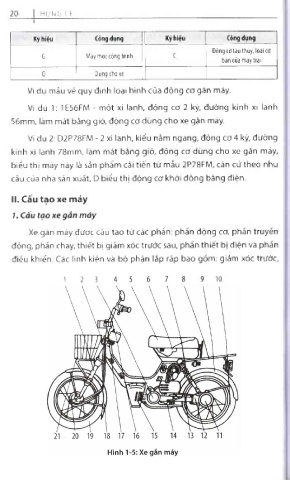

1 2 3 10
