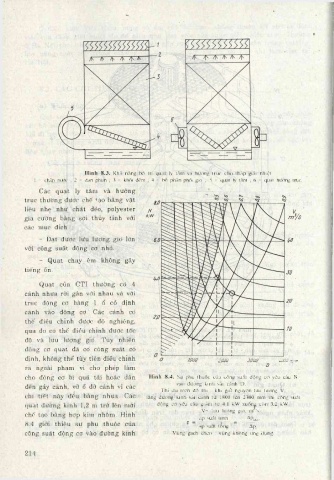

H ình 8.3. Khà năng bố trí quạt ly tAm và hưóng trục cho tháp giài nhiột
1 - chắn nilcíc ; 2 - dàn phun ; 3 - khối đệm ; 4 - bộ pliân phối gió ; 5 - quạt ly tâm ; 6 - quạt hưóng trục.
Các quạt ly tâm và hướng
trục thường được chế tạo bằng vật
liệu nhẹ như chất dẻo, polyester
gia cường bằng sợi thtảy tinh với
các mục đích ;
- Đạt được lưu lượng gió lớn
với công suất động cơ nhỏ.
- Quạt chạy êm không gây
tiếng ổn.

Quạt của CTI thường có 4
cánh nhựa rời gắn với nhau và với
trục động cơ bàng 1 ổ cố định
cánh vào động cơ. Các cánh ctí
thể điểu chỉnh được độ nghiêng,
qua đó có thể điểu chỉnh được tốc
độ và lưu lượng gio'. Tuy nhiên
động cơ quạt đã co' công suất cố
định, không thể tùy tiện điều chỉnh ịOOOmm
ra ngoài phạm vi cho phép làm
cho động cơ bị quá tải hoặc dẫn Ilình 8.4. Sự phụ thuộc của công suất dộng co yôu cầu N
vào dường kinh sài cánh D.
đến gẫy cánh, vỡ ổ đỡ cánh vì các
Thí dụ trôn đổ thị : khi giữ nguyCn lưu lưọng V,
chi tiết này đều bàng nhựa. Các lăng đường kinh sài cánh từ 1800 ICn 2300 mm thì công sLiẩl
quạt đường kính 1,2 m trở lên mới dộng cơ yêu cẩu giảm từ 4.1 kW xuổn« còn 3,2 kW.
V- lưu lưọng gió. m /s.
chế tạo bằng hợp kim nhôm. Hình
_ áp suất t i n h ___ Ap„ai
8.4 giới thiệu sự phụ thuộc của áp suất lông AP|
công suất động cơ vào đường kính Vùng gạch chéo : vùng không ứng dụng.

214
