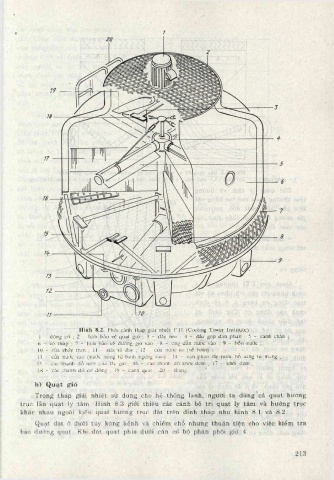

H ình 8.2. Phối cành tháp giải nhiệt CTI (Cooling Tower lastitute)
cánh chắn
1 - dộng cd ; 2 - lưới bào vệ quạt gió ; 3 - dây néo ; 4 - đầu góp dàn phun ; 5 3 - c<
ICO ; 4 - aau gop aan pnun ;
6 - vò tháp ; 7 - lưới bảo vệ đưòng gió vào ; 8 Ỉ5 - ổng dẫn nuóc vào ; 9 - bổn nưóc ;
) vẹ auong gio vao ;
10 - cứa chày tràn ; 11 - cửa xà dáy ; 12 - của nưóc ra (về bom) ;
13 - cùa nưóc vào (nưóc nóng tù binh ngưng vào) ; 14 - van phao lấy nuóc bổ sung từ mạng ;
15 - các thanh dõ trÊn của lấy gió ; 16 - các thanh dõ khổi đệm ; 17 - khối đệm ;
18 - các thanh dõ cO động ; 19 - cánh quạt ; 20 - thang.
b) Q u ạt gió
Trong tháp giải nhiệt sử dụng cho hệ thổng lạnh, người ta dùng cả quạt hướng
trục lẫn quạt ly tâm . Hình 8.3 giới thiệu các cánh bố trí quạt ly tâm và hướng trục
khác nhau ngoài kiểu quạt hướng trục đặt trên đỉnh tháp như hình 8.1 và 8.2 .
Quạt đặt ở dưới tuy kồng kềnh và chiếm chỗ nhưng thuận tiện cho việc kiểm tra
bảo dưỡng quạt. Khi đặt quạt phía dưới cần co' bộ phân phối gio' 4.

213
