Tính toán chu trình
Chu trình tính toán gẩn giống như chu trình khô 1 cấp, riêng ;
- Năng suất lạnh riêng khối lượng :
= hj - h^ (5.1)
- Công nén riêng :
1 = (h2 - hj) + (h^ - h3) (5.2)

ứng dụng trong thực tẽ
Chu trình 2 cấp, 1 tiết lưu làm m át trung gian 1 phần được ứng dụng chủ yếu
cho môi chất freôn với nhiệt độ cuối tầm nén không cao.

5.2. CHU TRÌNH 2 CẤP, 1 TIẾT l ư u, làm m á t t r u n g g ia n

1 PHẦN CÓ HỒI NHIỆT

Do nhiệt độ Í2 tương đối thấp nên thường bố trí thêm thiết bị hổi nhiệt để tăng
hiệu quả lạnh cho chu trình. Điểm 1 dịch vào vùng hơi quá nhiệt và điểm 5 tiến vào
vùng-lỏng quá lạnh (hình 5.2).

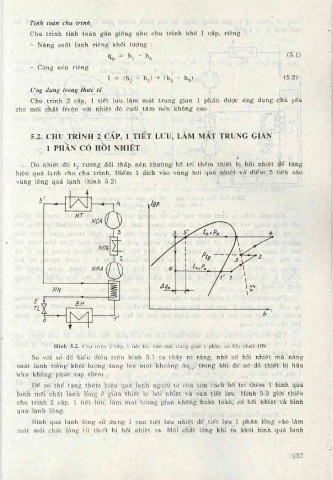

H ình 5.2. Chu trình 2 cấp, 1 tiết lưu làm mát trang gian 1 phần, có hồi nhiệt HN.
So với sơ đổ biểu diễn trên hình 5.1 ta thấy rõ ràng, nhờ cổ hồi nhiệt mà năng
suất lạnh riêng khối lượng tăng lên một khoảng Aq^, trong khi đó sơ đổ thiết bị hầu
như không phức tạp thêm.
Để cđ thể tăng thêm hiệu quả lạnh người ta còn tìm cách bố trí thêm 1 bình quá
lạnh môi chất lạnh lỏng ở giữa thiết bị hổi nhiệt và van tiết lưu. Hình 5.3 giới tjiiệu
chu trình 2 cấp, 1 tiết lưu, làm m át trung gian không hoàn toàn, cđ hổi nhiệt và bình
quá lạnh lỏng.
Bình quá lạnh lỏng sử dụng 1 van tiết lưu nhiệt để tiết lưu 1 phần lỏng vào làm
m át môi chất lỏng từ thiết bị hổi nhiệt ra. Môi chất lỏng khi ra khỏi bình quá lạnh

157
