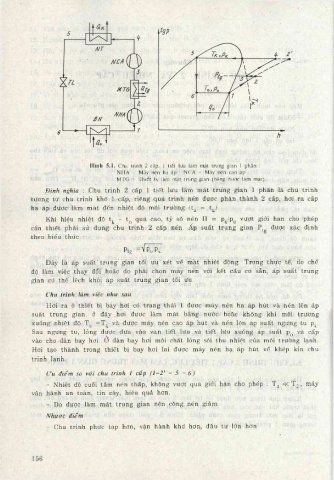

H ình 5.1. Chu trinh 2 cấp, 1 tiết lưu làm mát trung gian 1 phần ;
NHA - Máy nén hạ áp ; NCA - Máy nén cao áp ;
MTG - Thiết bị làm mát trung gian (bằng nuóc làm mát).
Định nghĩa : Chu trình 2 cấp 1 tiết lưu làm m át trung gian 1 phẩn là chu trình
tương tự chu trình khô 1 cấp, riêng quá trình nén được phân thành 2 cấp, hơi ra cấp
hạ áp được làm m át đến nhiệt độ môi trường (tg = tị.).
Khi hiệu nhiệt độ tị. - t^ quá cao, tỷ số nén n = P|j/Po vượt giới hạn cho phép
cẩn thiết phải sử dụng chu trình 2 cấp nén. Áp suất trung gian Pjg được xác định
theo biểu thức :

tg = VPo'Pk
Đây là áp suất trung gian tối ưu xét về m ặt nhiệt động. Trong thực tế, do chế
độ làm việc thay đổi hoặc do phải chọn máy nén với kết cấu có sẵn, áp suất trung
gian cđ thể lệch khỏi áp suất trung gian tối ưu.

Chu trình làm việc như sau
Hơi ra ở thiết bị bay hơi có trạng thái 1 được máy nén hạ áp hút và nén lên áp
suất trung gian, ở đây hơi được làm m át bằng nước hoặc không khí môi trường
xuống nhiệt độ Tg =T|. và được máy nén cao áp hút và nén lên áp suất ngưng tụ P|^.
Sau ngưng tụ, lỏng được đưa vào van tiết lưu và tiết lưu xuóng áp suất p^ và cấp
vào cho dàn bay hơi. 0 dàn bay hơi môi chất lỏng sôi thu nhiệt của môi trường lạnh.
Hơi tạo thành trong thiết bị bay hơi lại được máy nén hạ áp hút vể khép kín chu
trình lạnh.

ưu điểm so với chu trình 1 cấp (1-2’ - 5 - 6 )
- Nhiệt độ cuối tầm nén thấp, không vượt quá giới hạn cho phép : T4 « T2., máy
vận hành an toàn, tin cậy, hiệu quả hơn.

- Do được làm m át trung gian nên công nén giảm.
Nhược điểm
- Chu trình phức tạp hơn, vận hành khtí hơn, đầu tư lộn hơn.
