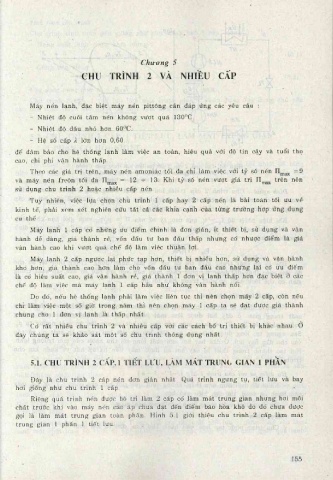

Chương 5
CHU TRÌNH 2 VÀ NHIỀU CẤP
Máy nén lạnh, đặc biệt máy nén pittông cần đáp ứng các yêu cẩu :
- Nhiệt độ cuối tầm nén không vượt quá 130°c.
- Nhiệt độ dầu nhỏ hơn 60°c.
- Hệ số cấp Ằ lớn hơn 0,60...
để đảm bảo cho hệ thống lạnh làm việc an toàn, hiệu quả với độ tin cậy và tuổi thọ
cao, chi phí vận hành thấp.
Theo các giá trị trên, máy nén amoniác tói đa chỉ làm việc với tỷ số nén =9
và máy nén .freôn tối đa n
= 12 -í- 13. Khi tỷ số nén vượt giá trị n^„„ trên nên
và máy nén .freôn tối đa = 12 -í- 12
sử dụng chu trình 2 hoặc nhiêu cấp nén.
Tuy nhiên, việc lựa chọn chu trình 1 cấp hay 2 cấp nén là bài toán tối ưu về
kinh tế, phải xem xét nghiên cứu tất cả các khía cạnh của từng trường hợp ứng dụng
cụ thể.
Máy lạnh 1 cấp co' những ưu điểm chính là đơn giản, ít thiết bị, sử dụng và vận
hành dễ dàng, giá thành rẻ, vốn đẩu tư ban đầu thấp nhưng có nhược điểm là giá
vận hành cao khi vượt quá chế độ làm việc thuận lợi.
Máy lạnh 2 cấp ngược lại phức tạp hơn, thiết bị nhiều hơn, sử dụng và vận hành
khó hơn, giá thành cao hơn làm cho vốn đẩu tư ban đầu cao nhưng lại cđ ưu điểm
là có hiệu suất cao, giá vận hành rẻ, giá thành 1 đơn vị lạnh thấp hơn đặc biệt ở các
chế độ làm việc mà máy lạnh 1 cấp hầu như không vận hành nổi.
Do đó, nếu hệ thống lạnh phải làm việc liên tục thì nên chọn máy 2 cấp, còn nếu
chỉ làm việc một số giờ trong năm thì nên chọn máy 1 cấp ta sẽ đạt được giá thành
chung cho. 1 đơn vị lạnh là thấp nhất.
Có rất nhiều chu trình 2 và nhiều cấp vối các cách bố trí thiết bị khác nhau, ở
đây chúng ta sẽ khảo sát một số chu trình thông dụng nhất.
5.1. CHU TRÌNH 2 CẤP, 1 TIẾT lưu, làm mát trung gian 1 PHAN
Đây là chu trĩnh 2 cấp nén đơn giản nhất. Quá trình ngưng tụ, tiết lưu và bay
hơi giống như chu trình 1 cấp.
Riêng quá trình nén được bố trí làm 2 cấp có làm m át trung gian nhưng hơi môi
chất trước khi vào máy nén cao áp chưa đạt đến điểm bão hòa khô do đó chưa được
gọi là làm m át trung gian toàn phần. Hình 5.1 giới thiệu chu trình 2 cấp làm m át
trung gian 1 phẩn 1 tiết lưu.
155
