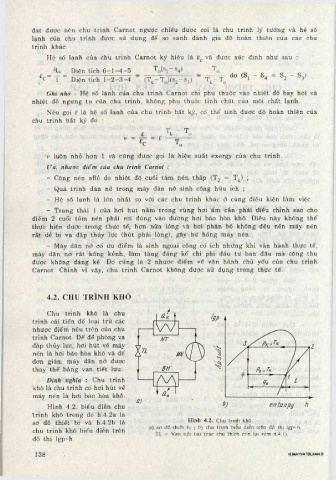

đạt được nên chu trình Carnot ngược chiều được coi là chu trình lý tưởng và hệ số
lạnh của chu trình được sử dụng để so sánh đánh giá độ hoàn thiện của các chu
trình khác.
Hệ số lạnh của chu trình Carnot ký hiệu là và' được xác định như sau :

_ Diện tích 6- 1- 4 -5 '^ọ(^i~^4) '^o , _ o ^ s _ o x
- = - »2 »3^
1 ” Diện tích 1 -2 -3 -4 " (T ^-T J(S 2- S 3) " T ^-T „
Ghi nhớ : Hệ số lạnh của chu trình Carnot chỉ phụ thuộc vào nhiệt độ bay hơi và
nhiệt độ ngưng tụ của chu trình, không phụ thuộc tính chất của môi chất lạnh.
Nếu gọi E là hệ số lạnh của chu trình bất kỳ, có thể tính được độ hoàn thiện của
chu trình bất kỳ đó :
T.. - o
k
V = = E
V luôn nhỏ hơn 1 và cũng được gọi là hiệu suất exergy của chu trình.

ưu, nhược điểm của chu trình Carnot :
- Công nén nlìỏ do nhiệt độ cuối tầm nén thấp (T2 = Tị.) ;
- Quá trình dân nở trong máy dãn nở sinh công hữu ích ;
- Hệ số lạnh là lớn nhất so với các chu trình khác ở cùng điều kiện làm việc.
- Trạng thái 1 của hơi hút nằm trong vùng hơi ẩm cẩn phải điều chinh sao cho
điểm 2 cuối tầm nén phải rơi đúng vào đường hơi bão hòa khô. Điểu này không thể
thực hiện được trong thực tế, hơn nữa lỏng và hơi phân bố không đều nên máy nén
rất dễ bị va đập thủy lực (hút phải lỏng), gây hư hỏng máy nén.

- Máy dân nở có ưu điểm là sinh ngoại công có ích nhưng khi vận hành thực tế,
máy dãn nở rất kổng kềnh, làm tàng đáng kể chi phí đầu tư ban đẩu mà công thu
được không đáng kể. Đó cũng là 2 nhược điểm về vận hành chủ yếu của chu trình
Carnot. Chính vì vậy, chu trình Carnot không được sử dụng trong thực tế.

4.2. CHU TRÌNH KHÔ

Chu trình khô là chu
trình cải tiến để loại trừ các
nhược điểm nêu trên của chu
trình Carnot. Để để phòng va
đập thủy lực, hơi hút về mậy
nén là hơi bão hòa khô và để
đơn giản, máy dãn nở được
thay thế bàng van tiết lưu.
Định nghĩa : Chu trình
khô là chu trình cđ hơi hút về
máy nén là hơi bão hòa khô.

Hình 4.2. biểu diễn chu
trình khô trong đó h.4.2a là
sơ đổ thiết bị và h.4.2b là Hình 4.2. Chu trình khô
a) sơ đồ thiết bị ; b) chu trình biêu diễn trên đổ thị Igp-h
chu trình khô biểu diễn trên
TL - Van tiết lưu (các chú thích còn. lại xem h.4.1).
đồ thị Igp-h.
