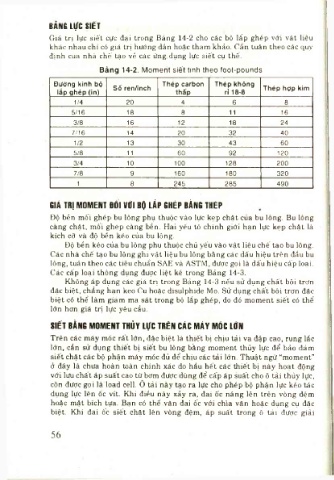

Page 56 - Sổ Tay Chuyên Ngành Cơ Khí

BÀNG Lực SIẾT
Giá trị lực siết cực đại trong Bảng 14-2 cho các bộ lắp ghép với vật liệu
khác nhau chỉ có giá trị hướng dẫn hoặc tham khảo, c ầ n tuân theo các quy
định của nhà chế tạo về các ứng dụng lực siết cụ thể.
B ảng 14-2. Moment siết tính theo toot-pounds
Đường kính bộ Số ren/inch Thép carbon Thép không Thép hỢp kim
lắp ghép (in) thấp ri 18-8
1/4 20 4 6 8
5/16 18 8 11 16
3/8 16 12 18 24
7/16 14 20 32 40
1/2 13 30 43 60
5/8 11 60 92 120
3/4 10 100 128 200
7/8 9 160 180 320
1 8 245 285 490

GIÁ TRỊ MOMENĨ BÔI vtfl BỘ LẮP GHÉP BẰNG THÉP
Độ bền mối ghép bu lông phụ thuộc vào lực kẹp chặt của bu lông. Bu lông
càng chặt, mối ghép càng bền. Hai yếu tố chính giới hạn lực kẹp chặt là
kích cỡ và độ bền kéo của bu lông.
Độ bền kéo của bu lông phụ thuộc chủ yếu vào vật liệu chế tạo bu lông.
Các nhà chế tạo bu lông ghi vật liệu bu lông bằng các dấu hiệu trên đầu bu
lông, tuân theo các tiêu chuẩn SAE và ASTM, được gọi là dấu hiệu cấp loại.
Các cấp loại thông dụng được liệt kê trong Bảng 14-3.
Không áp dụng các giá trị trong Bảng 14-3 nếu sử dụng chất bôi trơn
đặc biệt, chẳng hạn keo Cu hoặc disulphide Mo. Sử dụng chất bôi trơn đặc
biệt có thể làm giảm ma sát trong bộ lắp ghép, do đó moment siết có thể
lớn hơn giá trị lực yêu cầu.

SIẾT BẰNG MOMENT THỦY Lực TRÊN CAC MÁY MÓC LỚN
Trên các máy móc rất lớn, đặc biệt là thiết bị chịu tải va đập cao, rung lắc
lớn, cần sử dụng thiết bị siết bu lông bằng moment thủy lực dể bảo đảm
siết chặt các bộ phận máy móc đủ để chịu các tải lớn. Thuật ngữ “moment”
ở đây là chưa hoàn toàn chính xác do hầu hết các thiết bị này hoạt động
với lưu chất áp suất cao từ bơm được dùng để cấp áp suất cho ô tải thủy lưc,
còn được gọi là load cell. Ô tải này tạo ra lực cho phép bộ phận lực kéo tác
dụng lực lên ốc vít. Khi điều này xảy ra, đai ốc nâng lên trên vòng đệm
hoặc mặt bích tựa. Bạn có thể vặn đai ốc với chìa vặn hoặc dụng cụ đặc
biệt. Khi đai ôc siết chặt lên vòng đệm, áp suất trong ô tải được giải

56
