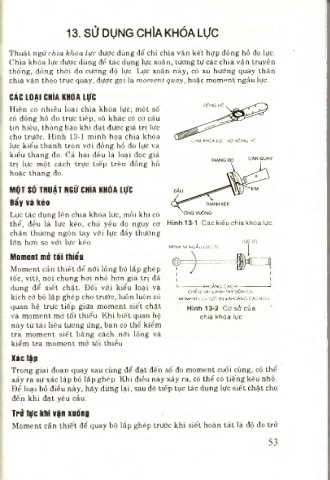

13. SỬ DỤNG CHÌA KHÓA Lực

Thuật ngữ chìa khóa lực được dùng dể chỉ chìa vặn kết hợp đồng hồ đo lực.
Chìa khóa lực được dùng để tác dụng lực xoắn, tương tự các chìa vặn truyền
thống, đồng thời đo cường độ lực. Lực xoắn này, có xu hướng quay thân
chìa vặn theo trục quay, dược gọi là moment quay, hoặc moment ngẫu lực.

CÁC LOẠI CHÌA KHÓA Lực
DÓNG nồ
Hiện có nhiều loại chìa khóa lực; một số
có đồng hồ đo trực tiếp, số khác có cơ cấu
tín hiệu, thông báo khi đạt được giá trị lực
cho trước. Hình 13-1 minh họa chìa khóa
CHÌA KHỐA Lực VỚI ĐỒNG Hổ
lực kiểu thanh tròn với đồng hồ đo lực và
kiểu thang đo. Cả hai đều là loại đọc giá
trị lực một cách trực tiếp trên đồng hồ
hoặc thang đo.
MỘT SÔ THUẬT NGỮ CHÌA KHÓA Lực

Bẩy và kéo
Lực tác dụng lên chìa khóa lực, mỗi khi có
thể, đều là lực kéo, chủ yếu do nguy cơ Hình 13-1. Các kiểu chìa khóa lực.
chấn thương ngón tay với lực đẩy thường
lớn hơn so với lực kéo. Lực (D
MOMENI NGAu Lực (1)
Moment mử tố i thiểu
Moment cần thiết để nới lỏng bộ lắp ghép
(ốc, vít), nói chung hơi nhỏ hơn giá trị đã
dùng để siết chặt. Đối với kiểu loại và -KHOANG C Ả CH-
CHIẺU DÁI CÁNH TAY BỒN (D)
kích cỡ bộ lắp ghép cho trước, luôn luôn có MOMHNI (T) . Lực (f) X KHOẢNG CÁCH (D)
quan hệ trực tiếp giữa moment siết chặt Hình 13-2. Cơ sở của
và moment mở tối thiểu. Khi biết quan hệ chìa khóa lực.
này từ tài liệu tương ứng, bạn có thể kiểm
tra moment siết bằng cách nới lỏng và
kiểm tra moment mở tôi thiểu.
Xác lập
Trong giai đoạn quay sau cùng để đạt đến số đo moment cuối cùng, có thể
xảy ra sự xác lập bộ lắp ghép. Khi điều này xảy ra, có thể có tiếng kêu nhỏ.
Để loại bỏ điều này, hãy dừng lại, sau đó tiếp tục tác dụng lực siết chặt cho
đến khi đạt yêu cầu.
Trở lực khi vặn xuống
Moment cần thiết để quay bộ lắp ghép trước khi siết hoàn tất là độ đo trở

53
