íSl

a )

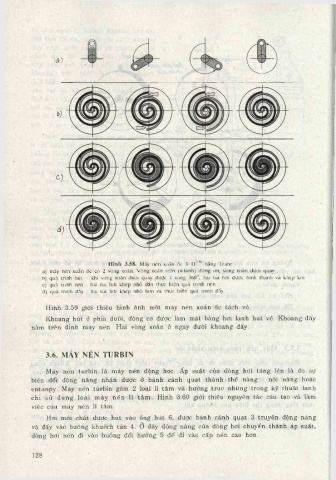

H ình 3.58. Máy nén xoắn ốc 3-D ™ hăng Trane
a) máy nén xoắn ốc có 2 vòng xoắn. Vòng xoắn trẽn (xilanh) đứng im, vòng xoắn dưới quay ;
b) quá trình hút - khi vòng xoắn dưới quay đuợc 1 vòng 360°, hai túi hdi đUộc hình thành và khép kín :
c) quá trình nén : hai túi hoi khép nhỏ dần thực hiện quá trình nén ;
d) quá trình dảy : hai túi hơi khép nhỏ hơn và thực hiện quá trinh đảy.

Hình 3.59 giới thiệu hình ảnh một máy nén xoắn ốc tách vỏ.

Khoang hút ở phía dưới, động cơ được làm m át bằng hơi lạnh hút vể. Khoang đẩy
nàm trên đỉnh máy nén. Hai vòng xoắn ở ngay dưới khoang đẩy.

3.6. MÁY NÉN TURBIN

Máy nén turbin là máy nén động học. Ấp suất của dòng hơi tăng lên là do sự
biến đổi động năng nhận được ở bánh cánh quạt thành thế năng : nội năng hoặc
entanpy. Máy nén turbin gồm 2 loại li tâm và hướng trục nhưng trong kỹ thuật lạnh
chỉ sử dụng loại m áy nén li tâm . Hình 3.60 giới thiệu nguyên tắc cấu tạo và làm
việc của máy nén li tâm.
Hơi môi chất được hút vào ống hút 6, được bánh cánh quạt 3 truyền động năng
và đẩy vào buổng khuếch tán 4. ở đây động năng của dòng hơi chuyển thành áp suất,
dòng hơi nén đi vào buồng đổi hướng 5 để đi vào cấp nén cao hơn.
