trí tám ngăn (h.3.55a), khoang hút đạt
thể tích tối đa, lúc đđ chỉ có 1 khoang
duy nhất giữa xilanh và pittông, quá
trình hút kết thúc. Khi pittông lăn
tiếp tục, quá trình nén bắt đầu và
khoang hút mới lại hình thành
(h.3.55b). Cứ như vậy, khoang nén nhỏ
dẩn lại và khoang hút lớn dẩn lên
(h.3.55c) cho đến khi hơi nén được đẩy
hết ra ngoài và khoang hút đạt cực
đại (h.3.55d và h.3.55a), một quá trình
hút và nén mới lại bắt đáu.
Máy nén rôto lăn ctí ưu điểm là
ít chi tiết, rất gọn nhẹ chỉ có van đẩy
không có van hút giảm được tổn thất
tiết lưu nhưng cũng có nhược điểm là
công nghệ chế tạo đòi hỏi rất chính
xác, khó, giữ kín khoang môi chất đặc
biệt ở hai đẩu pittông, khó bôi trơn
và độ mài mòn tấm trượt lớn.
Máy nén rôto lăn được sử dụng
rộng rãi trong điều hòa không khí,

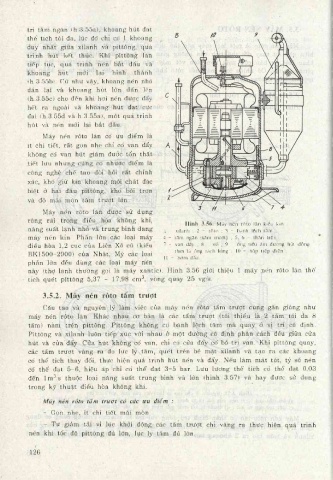

Ilình 3.56. Máy nén rốto lăn kiểu kín
năng suất lạnh nhỏ và trung bình dạng I - xilanh ; 2 - rôto ; 3 - bánh lệch tâm ;
máy nén kín. Phấn lớn các loại máy 4 - tấm ngăn (tấm IrUỢt) ; 5, 6 - thân trên ;
điều hòa 1,2 cục của Liên Xô cũ (kiểu 7 - van đẩv ; 8 - vò ; 9 - ổng tiêu âm đường hút dồng
thòi là ổng lách lỏng ; 10 - hộp tiếp điện ;
BKl 500-2900) của Nhật, Mỹ các loại
II - bđm dầu.
phần lớn đều dùng các loại máy nén
này (thợ lạnh thường gọi là máy xantic). Hình 3.56 giới thiệu 1 máy nén rôto lăn thể
tích quét pittông 5,37 - 17,98 cm^, vòng quay 25 vg/s.

3.5.2. Máy nén rôto tấm trượt
Cấu tạo và nguyên lý làm việc của máy nén rôto tấm trượt cũng gẩn giống như
máy nén rôto lăn. Khác nhau cơ bản là các tấm trượt (tối thiểu là 2 tấm tối đa 8
tấm) nằm trên pittông. Pittông không có bánh lệch tâm mà quay ở vị trí cố định.
Pittông và xilanh luôn tiếp xúc với nhau ở một đường cố định phân cách đều giữa cửa
hút và cửa đẩy. Cửa hút không có van, chỉ có cửa đẩy cđ bố trí van. Khi pittông quay,
các tấm trượt văng ra do lực ly tâm , quét trên bề m ặt xilanh và tạo ra các khoang
co' thể tích thay đổi, thực hiện quá trình hút nén và đẩy. Nếu làm m át tốt, tỷ số nén
co' thể đạt 5-6, hiệu áp chỉ ctí thể đạt 3-5 bar. Lưu lượng thể tích có thể đạt 0,03
đến Im^/s thuộc loại năng suất trung bình và lớn (hình 3.57) và hay được sử dụng
trong kỹ thuật điều hòa không khí.

Máy nén rô to tấm trượt có các ưu điểm :
- Gọn nhẹ, ít chi tiết mài mòn
- Tự giảm tải vỉ lúc khởi động các tấm trượt chỉ văng ra thực hiện quá trình
nén khi tốc độ pittông đủ lớn, lực ly tâm đủ lớn.
