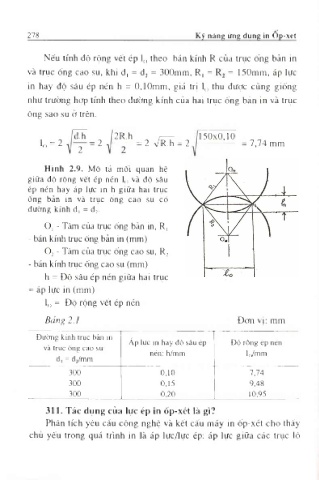

278 Kỹ năng ứng dụng in Op-xét

Nếu tính độ rộng vết ép 1(, theo bán kính R của trục ống bản in
và trục ống cao su, khi dị = ổỊ = 300mm, R, = = 150mm, áp lực
in hay độ sâu ép nén h = 0,1 Omm, giá trị 1() thu được cũng giống
như trường hợp tính theo đường kính của hai trục ống bản in và trục
ống sao su ở trên.

d.h 2R.h 150x0,10
lo = 2 = 2 V ^ = 2 . = 7,74 mm
2 - ^
Hình 2.9. Mô tả mối quan hệ
giữa độ rộng vết ép nén 1,) và độ sâu
ép nén hay áp lực in h giữa hai trục
ống bản in và trục ống cao su có
đường kính d| = d2-

0 | - Tâm của ừục ống bản in, R|
- bán kính ưục ống bản in (mm)
O2 - Tâm của trục ống cao su, R2
- bán kính ưục ống cao su (mm)
h = Độ sâu ép nén giữa hai trục
= áp lực in (mm)
1(, = Độ rộng vết ép nén

Bảng 2.1 Đcfn vị: mm

Đường kính trục bản in
Áp lực in hay độ sâu ép Độ rộng ép nén
và trục ống cao su:
nén: h/mm l,)/mm
d| = di/mm
300 0,10 7,74
300 0,15 9,48
300 0,20 10,95
311. Tác dụng của lực ép in ốp-xét là gì?
Phân tích yêu cầu công nghệ và kết cấu máy in ốp-xét cho thấy
chủ yếu trong quá trình in là áp lực/lực ép: áp lực giữa các trục lô
