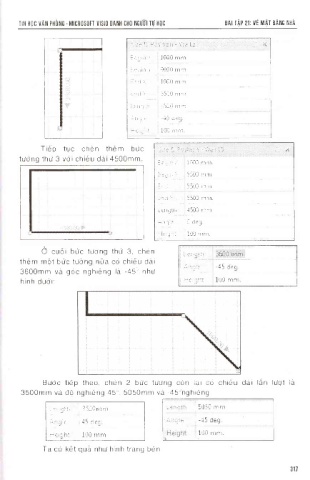

TIN HỌC VAN PHONG - MICROSOFT VISIO DÀNH CHO NGU'OI Tự HỌC BÀI TẬP 21: VẼ MẬT BẰNG NHA
Siỉe ữ. Pímtlen - WfS.if.S c i X::
SeqinX 1000 mm.
Begin y : 9000 mm.
imd ẨỊ 1000 mm.
End V ■ 5500 mm.
Length 3500 mm.
Angle : -SO deg.
Height 100 mm.
..:... ., .... ......................................
Tiếp tục chèn thêm bức She& FeslS-se •• WeTiS Ơ X
tường thứ 3 với chiều dài 4500mm
Begin X 1000 mm.
Begin V 5500 mm.
End X 5500 mm..
End ¥ 5500 mm.
Length Ị 4500 mm.
Anglia s deg.
Height 100 mm,
ở cuối bức tường thứ 3, chèn Length 3600 mm.
thêm một bức tường nữa có chiểu dài
Angle -45 deq.
3600mm và góc nghiêng là -45° như
hình dưới: Height 100 mm.
Bước tiếp theo, chèn 2 bức tường còn lại có chiều dài lẩn lượt là:
3500mm và độ nghiêng 45°; 5050mm và -45°nghiêng.
Length 3500 mm 1 Length \ 5050 mm,
Angle 45 deq. Angle 1 -45 deg.
Height 100 mm, 100 mm.
Ta có kết quả như hình trang bên.
