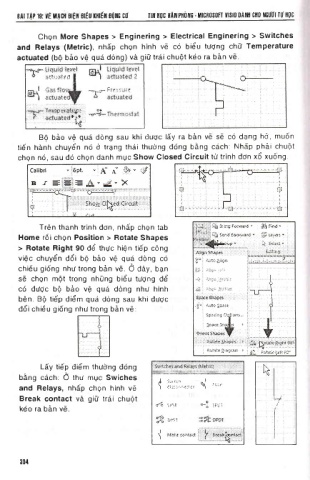

BÀI TẬP 19: IIẼ MẠCH BIỆN HIẾU KHIẾU ĐỘHG cư TIN HỌC VÂN PHONE - MICROSOFT IIISIO DÂM CHO HCƯỬI Tự HỌC

Chọn More Shapes > Enginering > Electrical Enginering > Switches
and Relays (Metric), nhấp chọn hình vẽ có biểu tượng chữ Temperature
actuated (bộ bảo vệ quá dòng) và giữ trái chuột kéo ra bản vẽ.

mkmtữ 1

-«1^- PríịssịsiỶ
m ị
-AW" T.í- *..'■-> *!*■:•
r ị+ỉệ

Bộ bảo vệ quá dòng sau khi dược lấy ra bản vẽ sẽ có dạng hở, muốn
tiến hành chuyển nó ở trạng thái thường đóng bằng cách: Nhấp phải chuột
chọn nó, sau dó chọn danh mục Show Closed Circuit từ trình dơn xổ xuống.

Trên thanh trình dơn, nhấp chọn tab
Home rồi chọn Position > Rotate Shapes
> Rotate Right 90 dể thực hiện tiếp công
việc chuyển dổi bộ bảo vệ quá dòng có
chiều giống như trong bản vẽ. ở dây, bạn
sẽ chọn một trong những biểu tượng dể
có dược bộ bảo vệ quá dòng như hình
bên. Bộ tiếp diểm quá dòng sau khi dược
dổi chiều giống như trong bản vẽ:

Lấy tiếp điểm thường dóng
f t
bằng cách: ở thư mục Swiches
Sw teh ^ H ạ?
and Relays, nhấp chọn hình vẽ ị dtsco?vr!«£ícr
Break contact và giữ trái chuột
ơ"o SỈ>Sĩ °” o SF8r ĩ
kéo ra bản vẽ.
DPST

\
